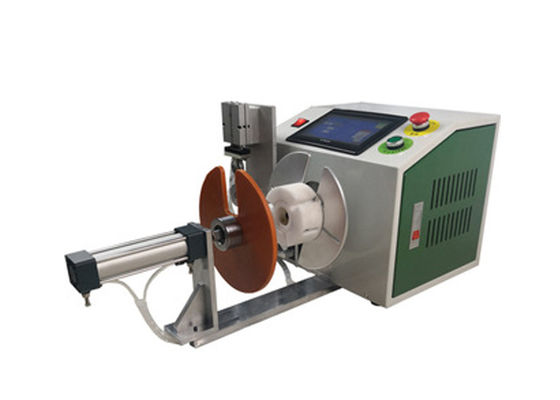

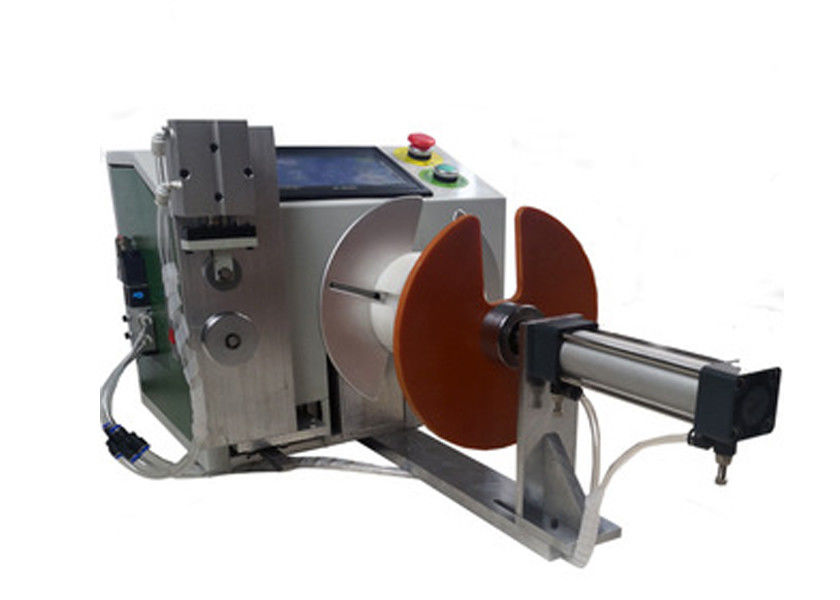

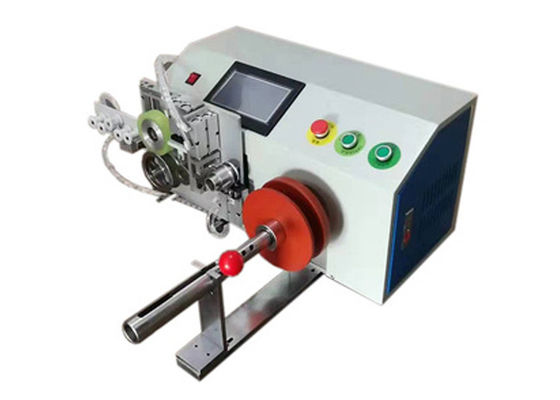

カスタマイズされた50 - 200mmの間隔をあける自動ウィンド マシーンの計風装置

自動ウィンド マシーンのウィンド マシーンのウィンド マシーン装置はカスタマイズすることができる

半自動巻上げおよび結合機械の背景の技術:

ワイヤー工業は非常に労働集約的、労働集約的である;非常に非能率的、多量の人的資源をとるタイと結ばれる必要がある、ACおよびDCワイヤーは一般に手で傷ついて。

実用新案権の目的は束に自動的にワイヤーを巻き、自動的に結合バンドをねじることができる簡単で、有効な半自動ワイヤー巻上げおよび結合機械を提供することである。実用新案権はフレームの部品、巻く部品、締め金で止める部品、供給の部品、ワイヤー転移の部品、ねじれる部品および人間-機械インタフェースのパネルで構成される。フレームの部品では、電気制御のためのある電装品そして管理線がある。フレームの部品で、そこに部品、締め金で止める部品、供給の部品、ワイヤー転移の部品、ねじれる部品を巻いて、人間-機械インタフェースのパネルは回転盤で巻くコラムおよび締め金で止める溝取付けられている;締め金で止めるアセンブリは締め金で止めるスライダーで修理されるおよび締め金で止める滑走テーブルに取付けられている締め金で止める張力ローラーを与えられる;供給アセンブリは供給の滑走テーブルで取付けられているベルトの刃物与えられる、およびベルトの供給の車輪を;空気爪を締め金で止めるベルトは供給の滑走テーブルの前に整理され、ベルトのローラーは供給の滑走テーブルの後ろで整理される;ワイヤーshiftingアセンブリは巻くアセンブリを与えられ、そこの供給のグループはz軸の滑走テーブルで固定され、ｘ軸およびｙ軸の結合された滑走テーブルに取付けられている2組の機械空気爪である;歪んだワイヤー アセンブリは回転軸線の歪んだワイヤー空気爪が装備され、z軸の滑走テーブルで固定され、そして翻訳滑走テーブルで取付けられている。装置のフレーム アセンブリは巻くアセンブリが装備され、アセンブリ、供給アセンブリ、shiftingアセンブリを締め金で止め、構造、便利な使用中の、互い違いの巻く操作および高性能で簡単であるアセンブリおよび人間-機械インタフェースのパネルをねじる、;制御面では、PLCのプログラム可能な論理のコントローラーは簡単な操作インターフェイス、一般的なプログラミングおよび簡単な維持がある制御のために採用される。それはただ異なったプログラムに従って置かれる必要がある即ち異なったワイヤーを巻き、結ぶことができる。

半自動巻上げおよび結合機械の機能特徴

この機械は交流電力ケーブル、DC電源ケーブル、USBののために適しているデータ ケーブル、ビデオ ケーブル、HDMの高精細度ケーブルおよび他の送電線。それは上塗を施してある鉄心の束にねじることができる。それはまたハンガー、等のような他の企業で、使用することができる。

従業員は糸の端を修理する必要があったり糸を巻き、次に取り、テープを自動的に結ぶために結合の口に置くのにフィート スイッチだけを使用する。全プロセスは4-5秒だけかかる。機械はワイヤーの長さおよびコイルの数を置くことができ出力を数える。この機械はPLCのプログラム制御、作動すること容易な変数設定のためのテキストの表示を採用する。それは従業員の疲労強さを、仕事の効率を改善するために減らすことができ、タイを救う。

半自動巻上げおよび結合機械の技術的な変数

モデル:kar-120pの半自動巻上げおよび結合機械

タイの長さ:80-140mm

革紐の直径:10-30mm

速度を紐で縛ること:1第2

巻く間隔:50-200のmm

風速:1-10調節可能

電源:ac220v50/60Hz

機械サイズ:700 × 550の× 400mm

重量:45kg
